Адаптивная система вентиляции VILPE Healthbox 3.0

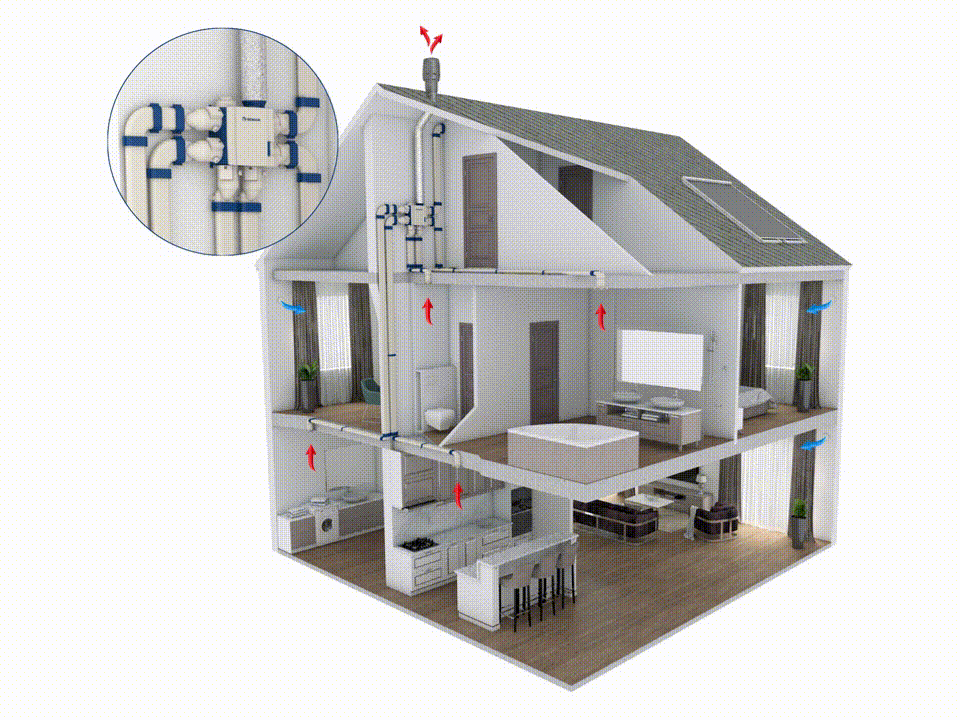

Healthbox 3.0 лежит в основе энергоэффективной вентиляционной системы, согласно которой свежий воздух поступает в помещения, через оконные или стеновые клапана, а «загрязненный» воздух удаляется механически с помощью Healthbox 3.0.

Преимущества данного решения многочисленны. Это самый простой в эксплуатации вариант благодаря организации притока через оконные или стеновые клапаны. Использование клапанов в клапанах позволяем эффективно очистить приточный воздух, не усложняя обслуживание системы. Огромным плюсом системы Healthbox 3.0 является отсутствие разветвленной системы приточных воздуховодов, в которых со временем эксплуатации собирается много бактерий и пыли, все это в дальнейшем поступает с приточным воздухом в помещение, в данном решении это исключено.

Но Healthbox — это не просто вытяжной вентилятор, а умная система вентиляции, самостоятельно определяющая, в каком из помещений требуется увеличить или уменьшить вентиляцию на основании реальных показателей качества воздуха, содержания в нем CO2, влажности, запахов (VOC), времени суток и количества жильцов.

Датчики на регулирующих клапанах устройства 24 часа в сутки делают замеры воздуха в помещениях и отправляют сигналы на основное устройство. При обнаружении загрязнения в каком-то (или в нескольких) из подключенных помещений Healthbox передает команду на соответствующий регулирующий клапан, и заслонка клапана окрывается. Если же воздух в помещении хорошего качества, система вентиляции работает в минимальном режиме, и заслонка клапана находится в слегка приоткрытом положении.

Управление вентиляционной установкой Healthbox 3.0 осуществляется через мобильное приложение. В приложении отображается наглядная информация о работе системы вентиляции и качестве воздуха в Вашем доме. Цветовая индикация экрана и названий подключенных помещений дадут четкое представление о возможных проблемах (голубой — хорошее качество воздуха, оранжевый — удовлетворительное, красный — воздух плохого качества).

ОСНОВНЫЕ КОМПОНЕНТЫ СИСТЕМЫ Healthbox 3.0

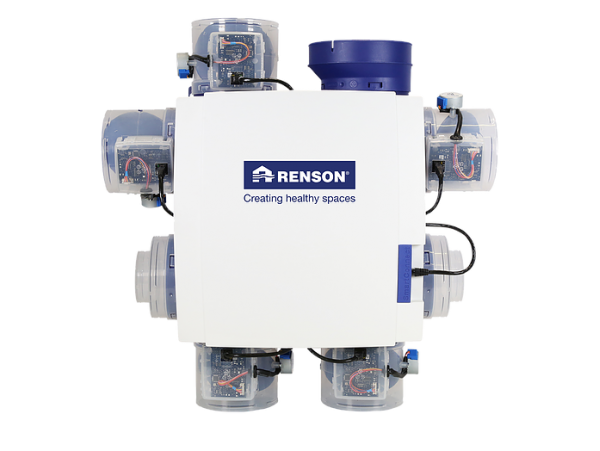

Вентиляционная установка Healthbox®

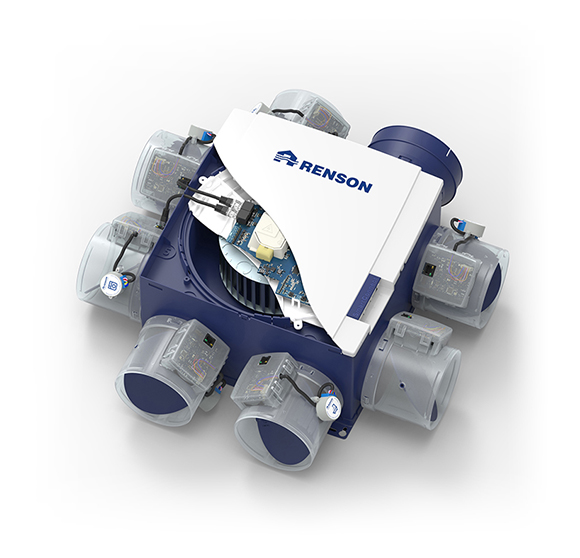

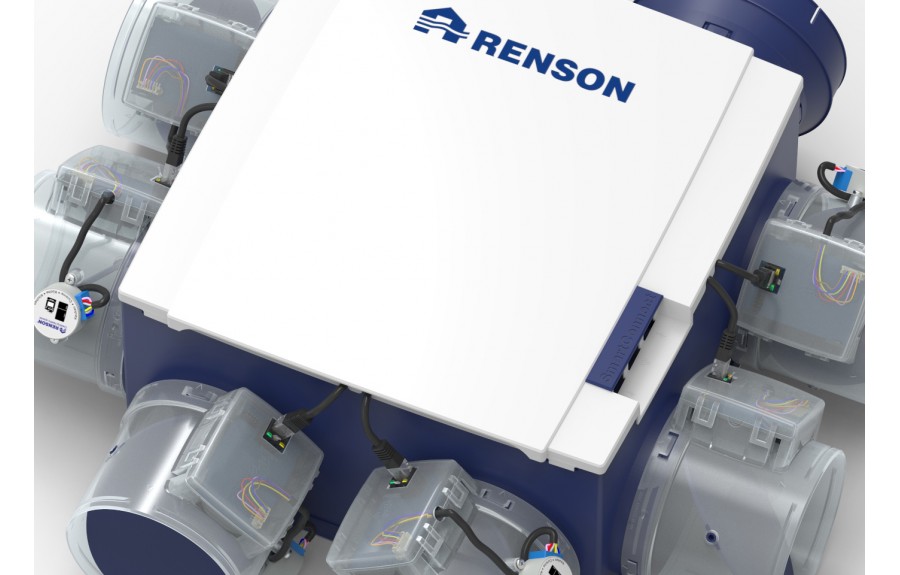

Healthbox 3.0 в стандартной комплектации представляет собой блок с энергоэффективным EC вентилятором и пятью регулирующими клапанами с установленными на них датчиками: CO2 (углекислый газ), H2O (влажность) и VOC (запахи). Дополнительные клапаны с датчиками приобретаются отдельно.

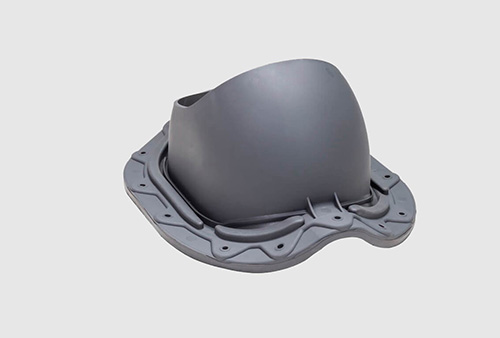

Проходной элемент VILPE®

Предназначен для герметичного прохода через кровлю. В состав комплекта входит 2К-уплотнитель гидрозатвора, гарантирующий полную герметичность места прохода через гидрозащитную пленку. Подбирается по типу кровельного материала.

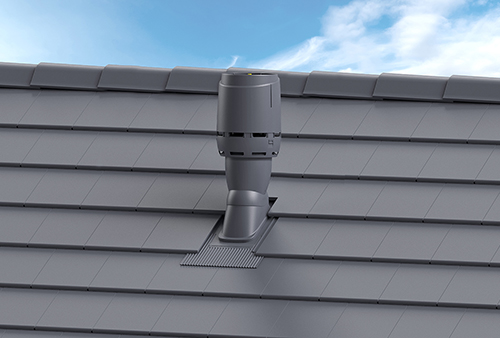

Вентиляционный выход VILPE®

Применяется для вывода на кровлю вентиляционной системы с канальным вентилятором. Труба теплоизолирована для предотвращения образования конденсата в трубе. Монтируется на кровле с помощью проходного элемента, подбираемого под тип кровли.

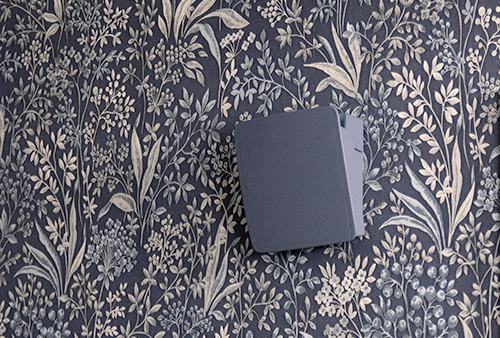

Приточный клапан поможет организовать поступление воздуха без сквозняка, шума и пыли. Встроенный термостат реагирует на колебания температуры наружного воздуха и автоматически меняет объем притока. Фильтр приточного клапана задерживает мельчайшие загрязнения воздуха.

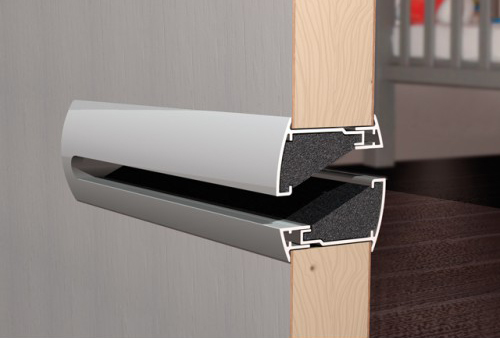

Дверная решетка SILENDO

Предназначена для перемещения воздушных потоков в жилых помещениях. Специальный акустический материал внутри конструкции поглощает звук и не создает препятствий для перемещения воздуха. Устанавливается в межкомнатную дверь. Можно не использовать дверную решетку в таком случае необходима щель между дверным полотном и порогом, это необходимо для перетока воздуха между помещениями.

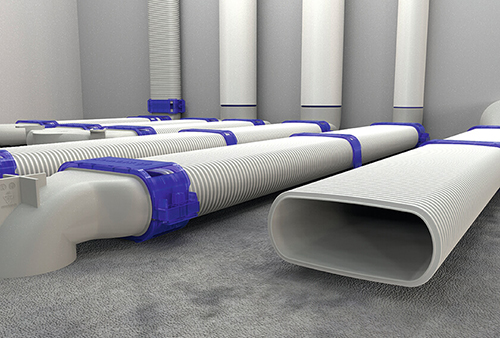

Воздуховоды Easyflex

Гибкие, плоские воздуховоды овального сечения (сечение 140×64, эквивалентно внутрен. диаметру 90 мм, класс герметичности D). Гладкая внутренняя поверхность с антистатическим и антибактериальным покрытием для предотвращения скапливания пыли и роста бактерий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Healthbox 3.0

Healthbox 3.0 Smartzone — мультиканальный блок вентилятора (ЕС) с 5 регулирующими клапанами в комплекте, позволяющий создать независимые вентиляционные режимы для каждого помещения (в стандартном подключении можно вентилировать независимо 7 каналов/помещений). С помощью клапанного коллектора можно подключить к блоку вентилятора дополнительные клапаны и организовать независимую вентиляцию 11 помещений.

Технические характеристики:
Воздушный поток — 430 м³/ч при 200 Па.
Напряжение — 230V (50 Hz)
Номинальная мощность вентилятора 85 W (при максимальном потоке 475 м³/ч)
Размеры: 390×443×200 мм, Ø соединения с воздуховодами 80 или 125 (с помощью адаптера), Ø соединения с вент. выходом 125 или 150 (с помощью адаптера), для соединения с вент. выходом Ø160 отдельно приобретается переходник.

Комплект:

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

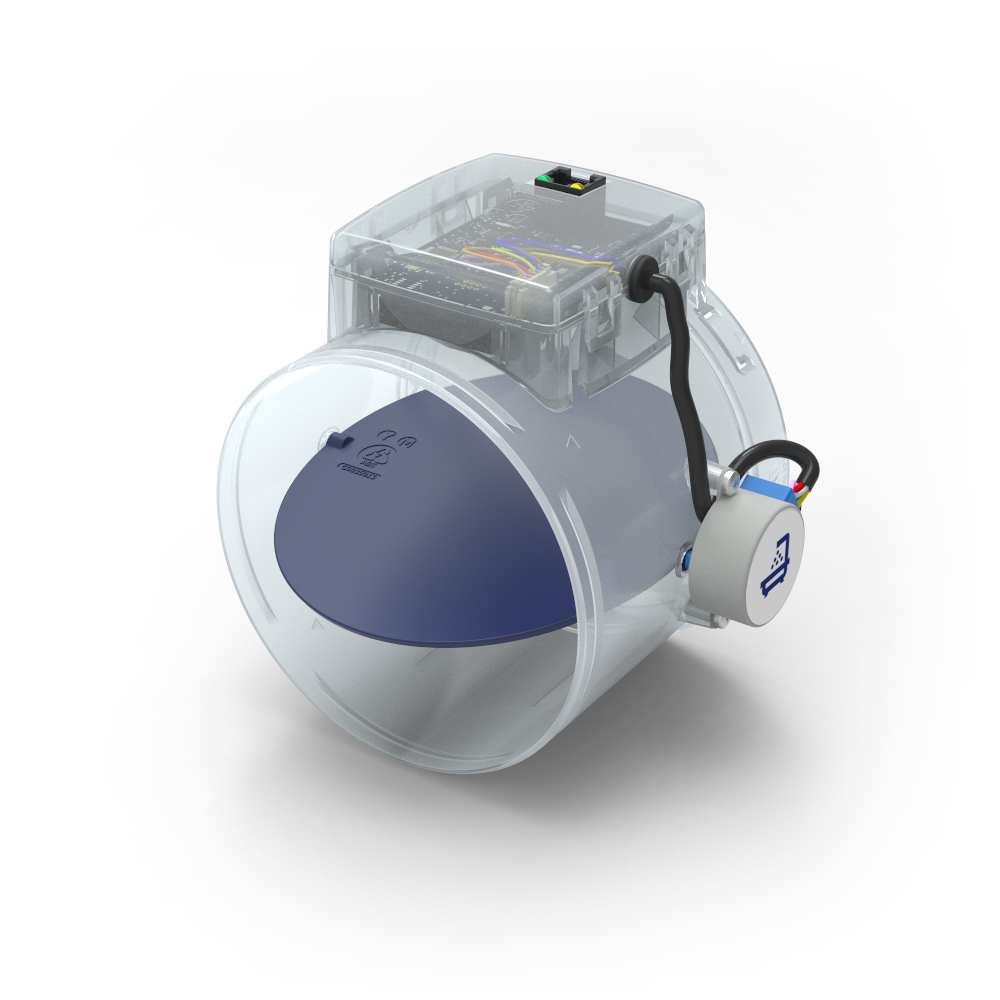

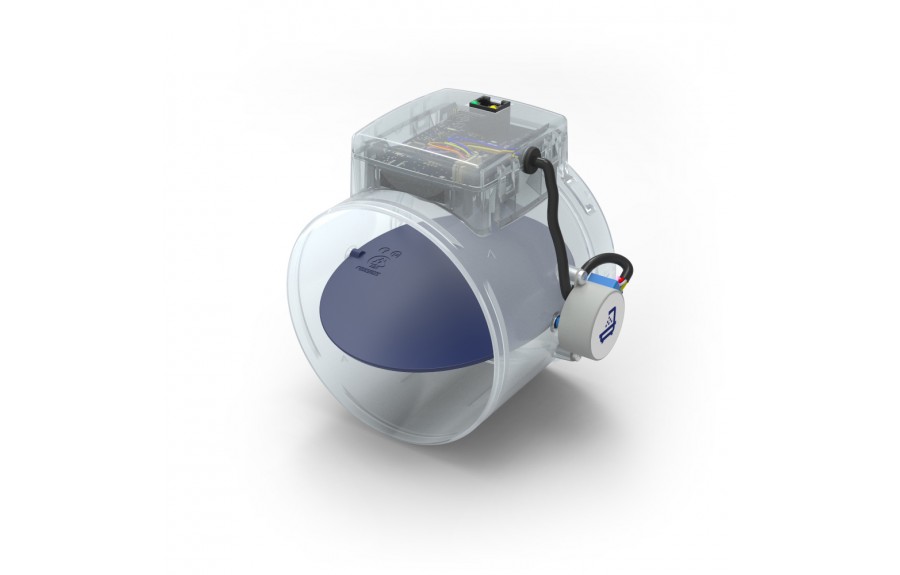

Регулирующие клапана

При необходимости приобретаются отдельно. Конструкция каждого типа регулирующего клапана практически идентична и отличается только печатной платой с установленным на ней датчиком. Этикетка с символом помещения на шаговом двигателе указывает тип регулирующего клапана.

Модификации:
Клапан «Кухня» (встроенный датчик CO2)
Клапан «Ванная+Туалет» (встроенные датчики VOC, H2O)
Клапан «Туалет» (встроенный датчик VOC)
Клапан «Ванная/Прачечная» (встроенный датчик H2O)
Клапан «Спальня» (встроенный датчик CO2)

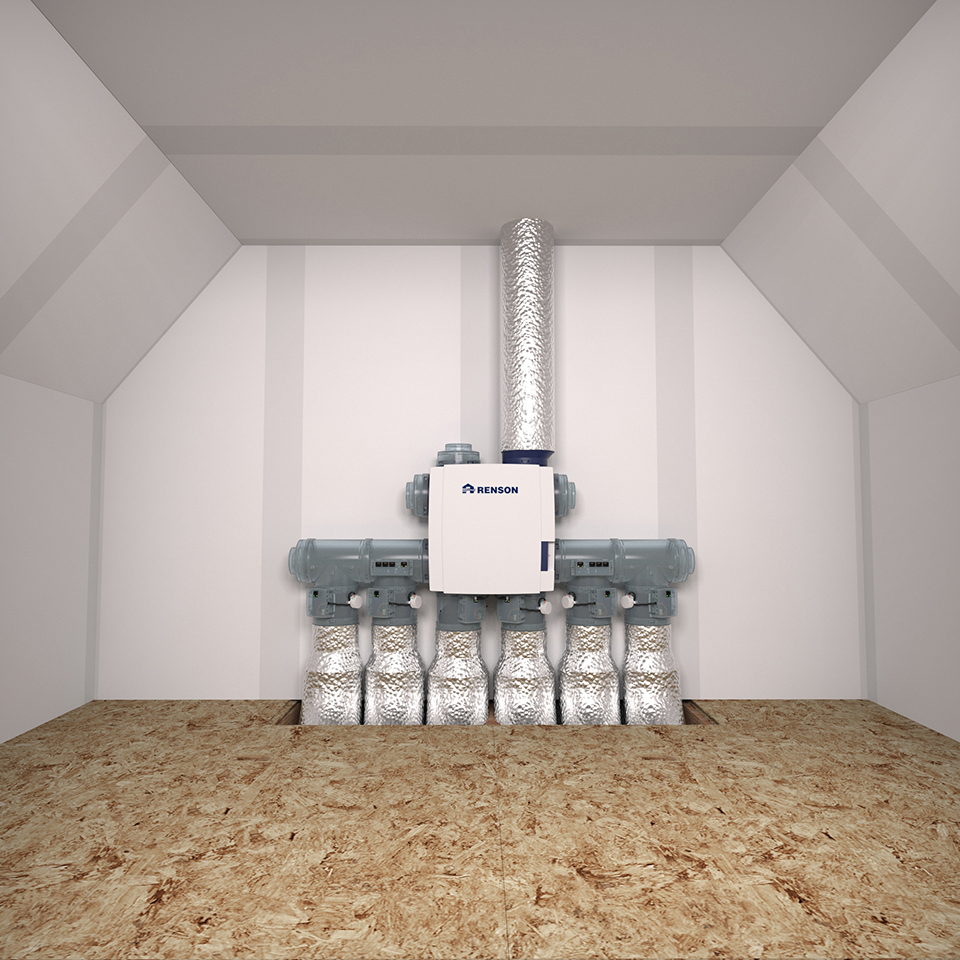

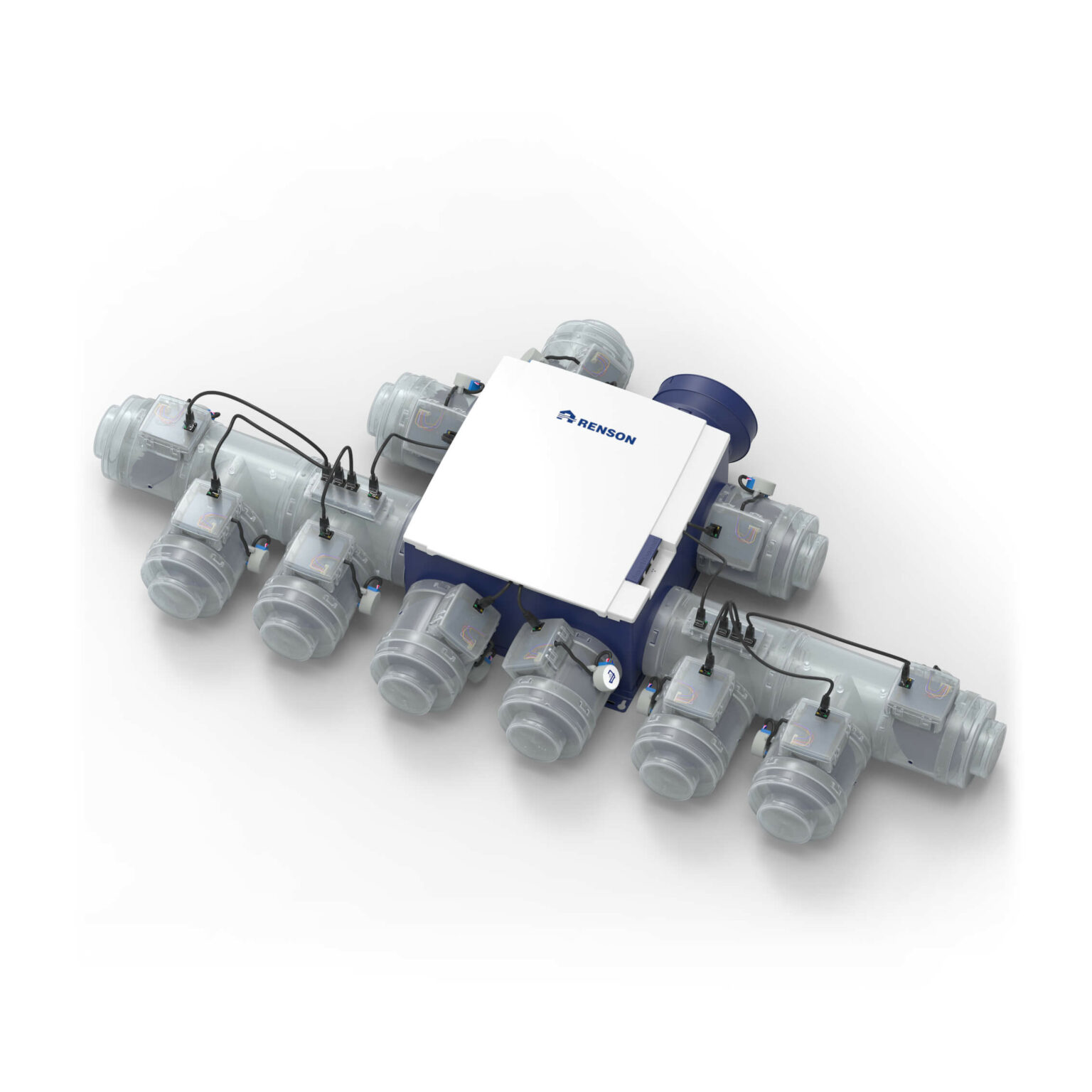

Клапанный коллектор

Healthbox 3.0 может быть доукомплектован 1 или 2 клапанными коллекторами. К каждому из них можно подключить от 1 до 3 регулирующих клапанов.
С помощью клапанных коллекторов можно увеличить общее количество регулирующих клапанов, подключаемых к устройству, до 11 штук, т. е. создать независимые режимы вентиляции для 11 помещений.

Клапанный коллектор не обязательно должен размещаться на блоке либо рядом с блоком вентилятора, он также может устанавливаться удаленно от вентиляционного блока.

Это позволяет сократить количество воздуховодов при проектировании и монтаже системы вентиляции.

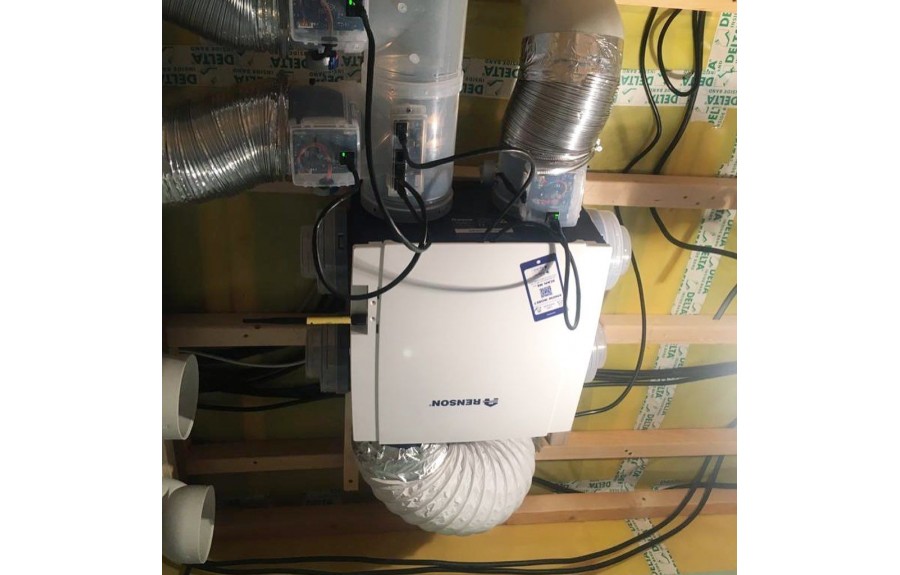

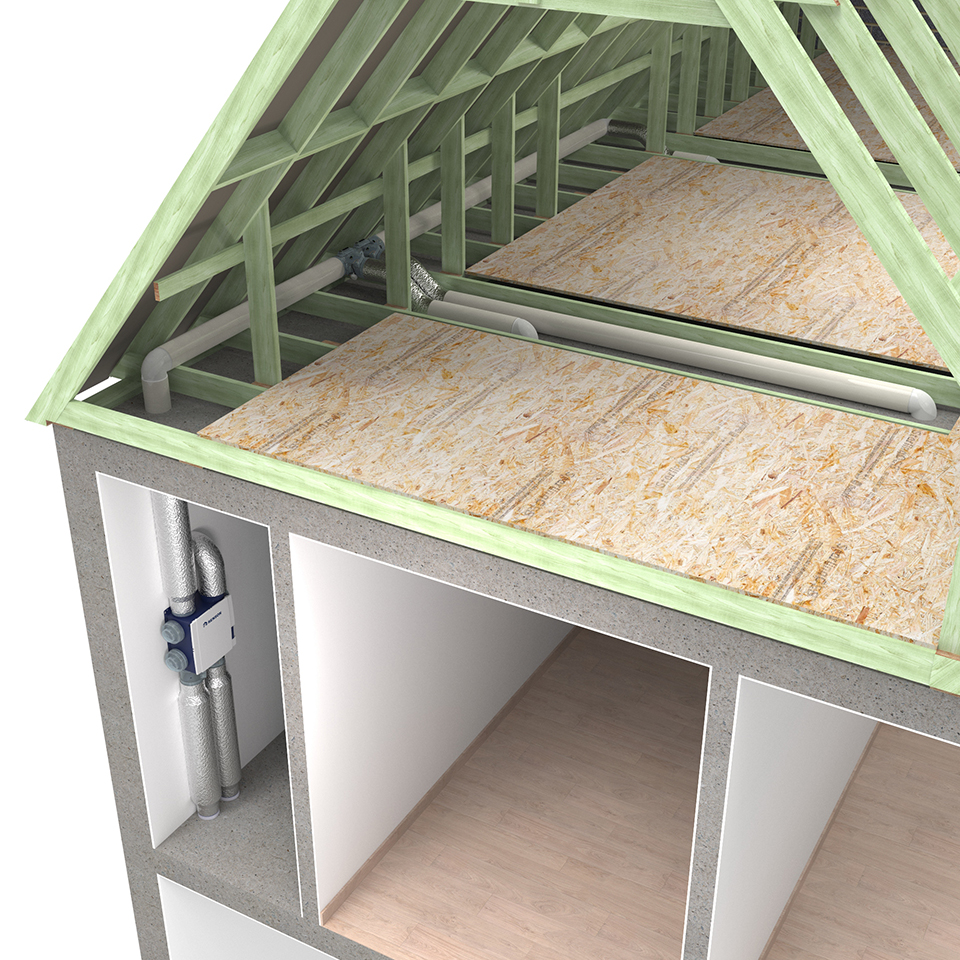

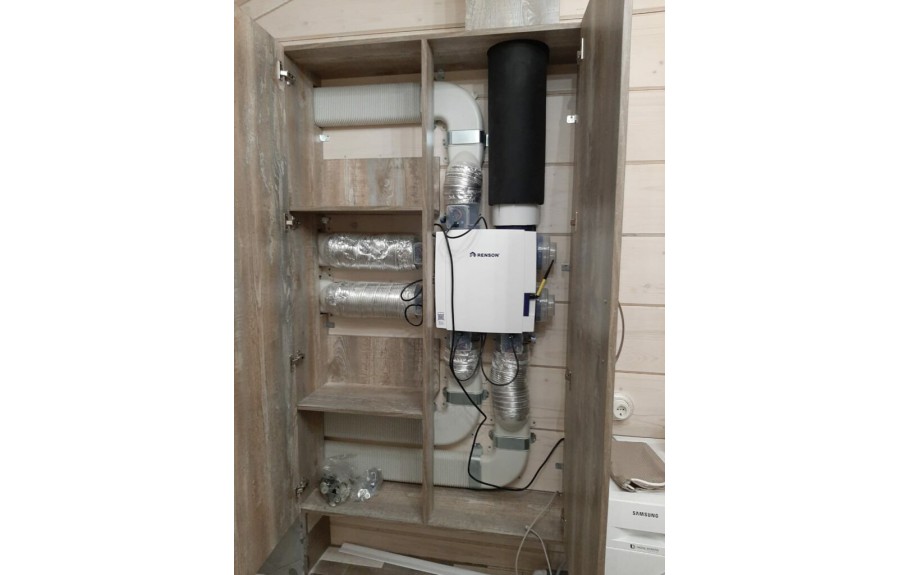

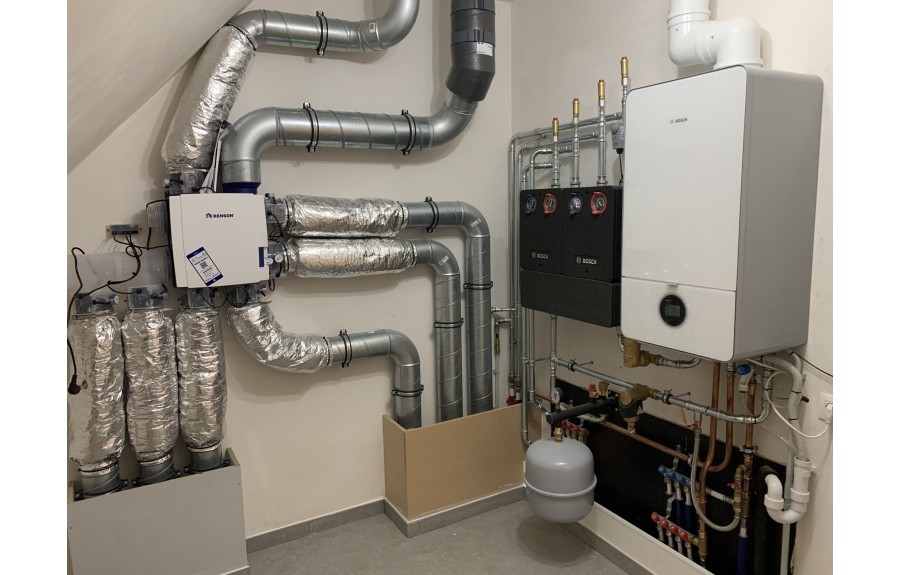

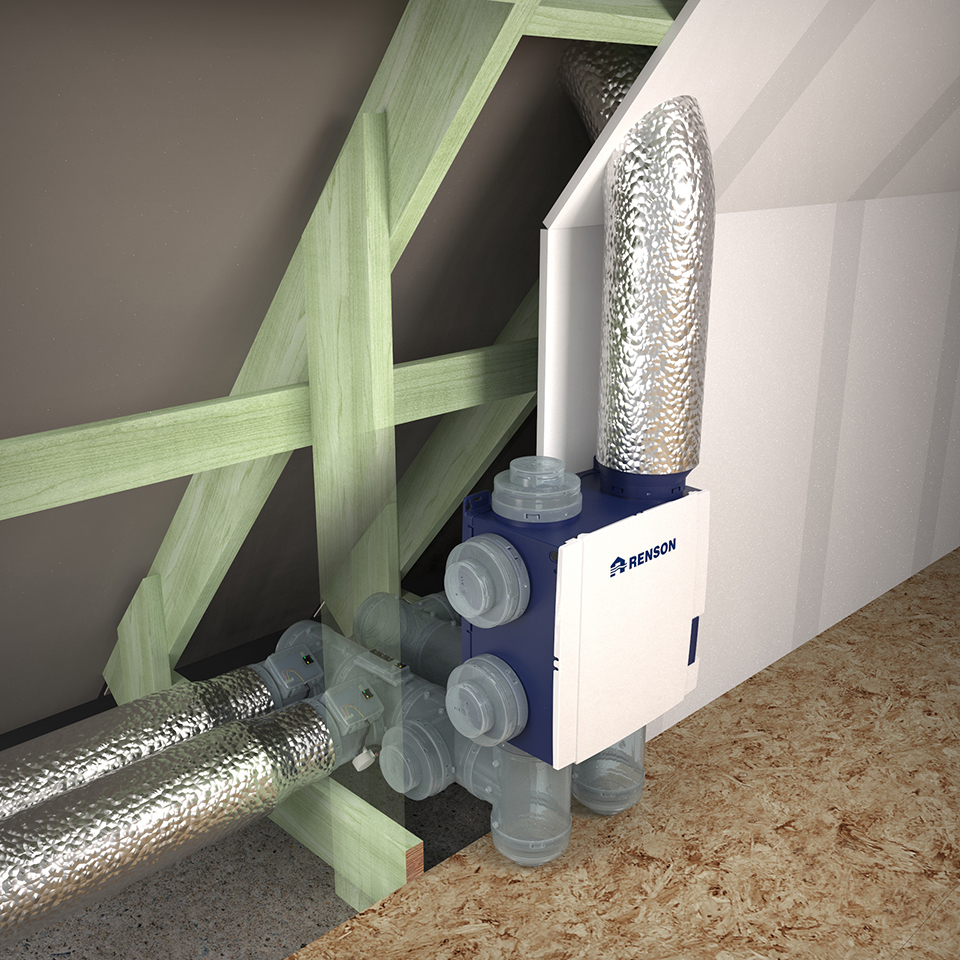

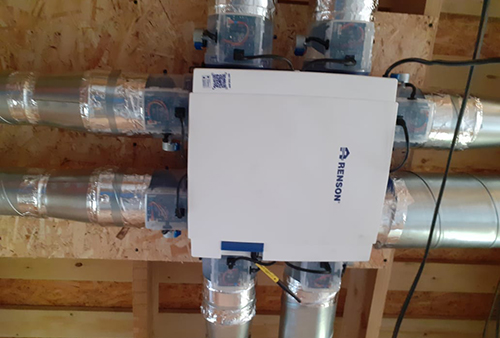

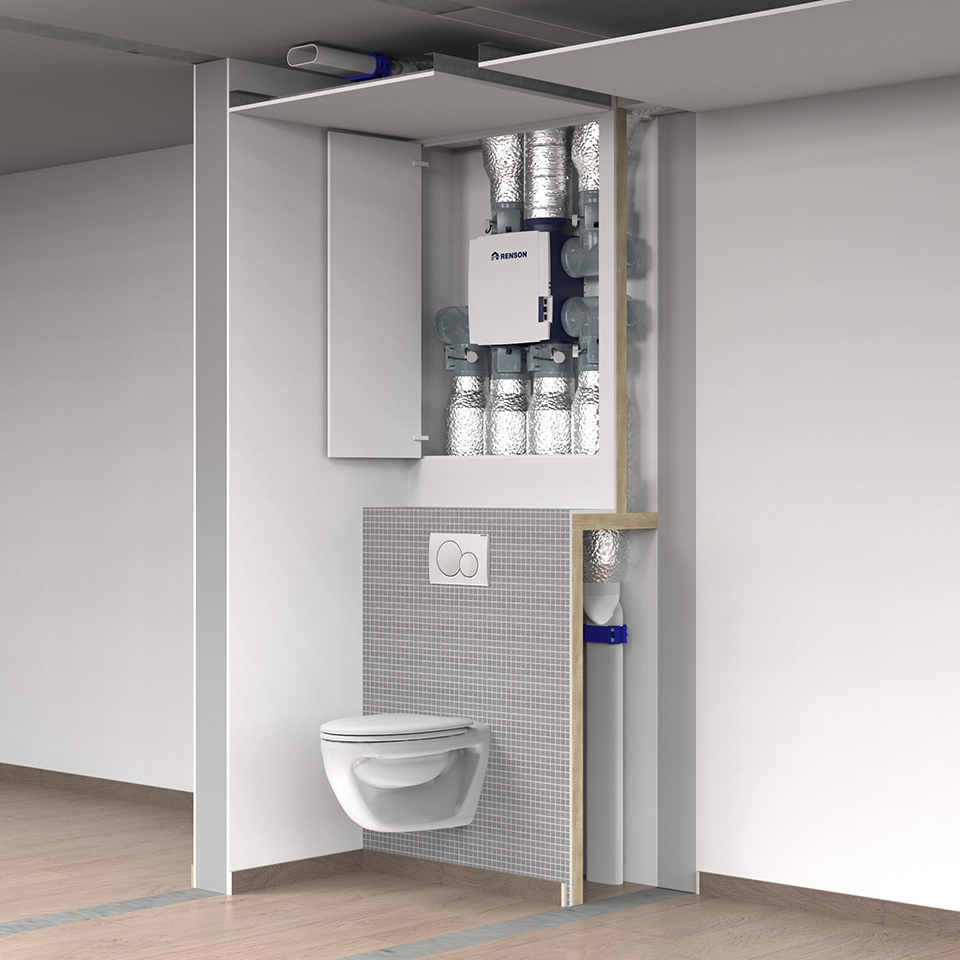

ПРИМЕРЫ УСТАНЕОВКИ Healthbox 3.0
